Dekoder TTL BCD Ke 7 Segment

Dekoder TTL BCD Ke 7 Segment Dekoder BCD ke 7 segment jenis TTL adalah rangkaian yang berfungsi untuk mengubah kode bilangan biner BCD (Binary Coded Decimal) menjadi data tampilan untuk penampil/display 7 segment yang bekerja pada tegangan

TTL (+5 volt DC). Dalam artikel ini dekoder BCD ke 7 segmen yang digunakan adalah jenis TTL. Decoder BCD ke 7 segmen jenis TTL ada beberapa macam diantaranya keluarga IC TTL 7447 dan keluarga IC TTL 7448. Kedua IC TTL: tersebut memiliki fungsi yang sama namun peruntukannya berbeda IC 7447 digunakan untuk driver 7 segment common anoda sedangkan IC 7448 digunakan untuk driver dispaly 7 segment common cathode. IC dekoder BCD ke 7 segment sering juga dikenal sebagai driver display 7 segment karena selalu digunakan untuk memberikan driver sumber tegangan ke penampil 7 segment.

Konfigurasi Pin IC Dekoder BCD Ke 7 Segmen 7447 Dan 7448

Jalur input data BCD, pin input ini terdiri dari 4 line input yang mewakili 4 bit data BCD dengan sebutan jalur input A, B, C  dan D.

Jalur ouput 7 segmen, pin output ini berfungsi untuk mendistribusikan data pengkodean ke penampil 7 segmen. Pin output dekoder BCD ke 7 segmen ini ada 7 pin yang masing-masing diberi nama a, b, c, d, e, f dan g.

Jalur LT (Lamp Test) yang berfunsi untuk menyalakan semua led pada penampil 7 segmen, jalur LT akan aktif pad saat diberikan logika LOW pad jalut LT tersebut.

Jalur RBI (Riple Blanking Input) yang berfungsi untuk menahan sinyal input (disable input), jalur RBI akan aktif bila diberikan logika LOW.

Jalur RBO (Riple blanking Output) yang berfungsi untuk menahan data output ke penampil 7 segmen (disable output), jalur RBO ini akan aktif pada sat diberikan logika LOW.

Dalam aplikasi decoder, ketiga jalur kontorl (LT, RBI dan RBO) harus diberikan logika HIGH dengan tujuan data input BCD dapat masuk dan penampil 7 segmen dapat menerima data tampilan sesuai data BCD yang diberikan pada jalur input.

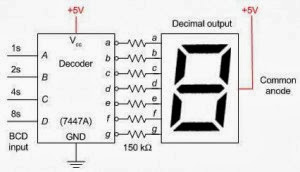

Rangkaian Aplikasi Dekoder BCD Ke 7 Segmen Common Anoda (IC 7447)

Rangkaian Aplikasi Dekoder BCD Ke 7 Segmen Common Cathoda (IC 7448)

Untuk aplikasi yang terlihat pada kedua gambar diatas adalah teknik driver penampil 7 segmen standar menggunakan decoder BCD ke 7 segmen TTL IC 7447 dan IC 7448. Fungsi resistor pada setiap jalur output dekoder BCD ke 7 segmen tersebut adalah sebagai pembatas arus maksimum yang mengalir pada LED penampil 7 segmen dan arus yang mengalir pada IC dekoder BCD ke 7 segmen yang digunakan dimana arus maksimum yang diperbolehkan maksimum 20 mA.
